Piping and Instrument Diagram (P&ID)

Apa itu P&ID?

Piping and Instrumentation Diagram (P&ID) adalah suatu diagram yang merepresentasikan sistem pengolahan dan pengendalian proses. Diagram ini terdiri dari berbagai simbol yang merepresentasikan peralatan, instrumen, dan sistem yang digunakan dalam proses industri. Dengan menggunakan P&ID, para insinyur dan teknisi dapat memahami bagaimana sistem bekerja dan melakukan perubahan atau perbaikan.

P&ID biasanya digunakan dalam industri seperti minyak dan gas, pembangkit listrik (power plant) pabrik kimia, farmasi, makanan dan minuman, dan banyak lagi. Diagram ini sangat penting dalam industri karena membantu dalam mengidentifikasi risiko dan memastikan keselamatan dalam proses produksi.

P&ID lebih jelasnya merupakan sebuah proses yang menjelaskan bagaimana sistem itu dijalankan dengan distribusi melalui sebuah sistem perpipaan dan menggunakan berbagai instrument yang dijalankan atau dikontrol secara otomatis, dimana digambar berupa diagram proses dengan standard simbol-simbol, istilah-istilah dan singkatan-singkatan agar mudah dipahami.

Manfaat P&ID

P&ID memiliki manfaat yang besar dalam industri. Berikut adalah beberapa manfaat dari P&ID:

Memudahkan dalam pemahaman sistem
P&ID memudahkan para insinyur dan teknisi untuk memahami bagaimana sistem bekerja. Dalam P&ID, setiap simbol memiliki makna tertentu yang dapat membantu dalam memahami peralatan dan instrumen yang digunakan dalam proses.

Memperbaiki sistem
P&ID juga memudahkan para insinyur dan teknisi untuk melakukan perubahan atau perbaikan pada sistem. Dengan memahami sistem secara keseluruhan, para insinyur dan teknisi dapat melakukan perubahan atau perbaikan pada sistem tanpa mengganggu fungsi dari sistem secara keseluruhan.

Meningkatkan efisiensi
Dengan menggunakan P&ID, para insinyur dan teknisi dapat meningkatkan efisiensi sistem. Dalam P&ID, setiap instrumen dan peralatan memiliki simbol yang merepresentasikan fungsi dan tugasnya.
Dengan memahami fungsi dan tugas dari setiap instrumen dan peralatan, para insinyur dan teknisi dapat mengoptimalkan sistem agar lebih efisien.

Dalam proyek konstruksi perpipaan (piping)
Dalam bidang konstruksi, karena blog ini fokus pada proyek konstruksi, P&ID dipakai sebagai acuan dalam proses installasi. Secara aplikasinya memang gambar kerja untuk fabrikasi dan installasi adalah gambar isomentrik piping, piping arrangement (piping plan), tetapi peranan P&ID juga harus sebagai acuan apabila ada kesalahan dalam selama proses konstruksi harus tetap mengacu pada P&ID sebagai dasar design.

Begitu juga dapat dipakai sebagai acuan dalam pembagian test package, sebagai salah satu kelengkapan dokumen dalam proyek perpipaan, disini akan mempermudah pembagian berdasarkan pressure test, jenis material, fluida dalam, jenis test: apakah menggunakan hydro test, pneumatic test, ataupun hanya visual yang tidak memerlukan test, dll.

APA SAJA SIMBOL-SIMBOL DALAM P&ID

Piping and Instrumentation Diagram (P&ID) menggunakan berbagai macam simbol yang merepresentasikan peralatan, instrumen, dan sistem yang digunakan dalam proses industri.

Berikut adalah beberapa simbol yang umum digunakan dalam P&ID:

Simbol Peralatan:
Merepresentasikan peralatan seperti pompa, tangki, kompresor, heat exchanger, dan lain-lain.

Simbol Instrumen:
Merepresentasikan instrumen yang digunakan dalam proses seperti flowmeter, level transmitter, pressure transmitter, dan lain-lain.

Simbol Piping:

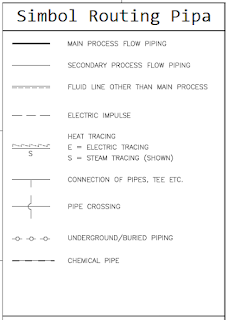

Merepresentasikan jalur pipa yang digunakan dalam sistem.

Simbol Valve:

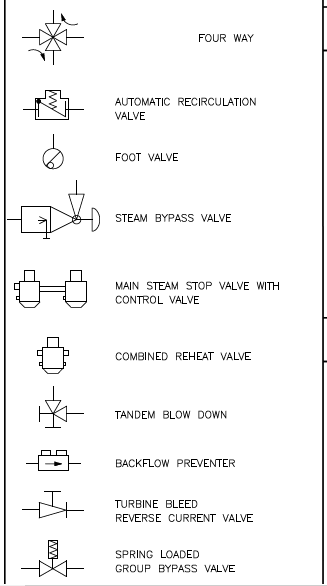

Merepresentasikan jenis valve yang digunakan dalam sistem seperti gate valve, globe valve, ball valve, dan lain-lain.

Simbol Control System:
Merepresentasikan sistem pengendalian seperti Distributed Control System (DCS), Programmable Logic Controller (PLC), dan lain-lain.

Simbol Safety System:
Merepresentasikan sistem keselamatan seperti fire alarm, gas detector, dan lain-lain.

Simbol Utility System:
Merepresentasikan sistem pendukung seperti sistem air, sistem listrik, dan lain-lain.

Berikut berbagai simbol-simbol dengan keterangan-keterangan agar mudah dimengerti

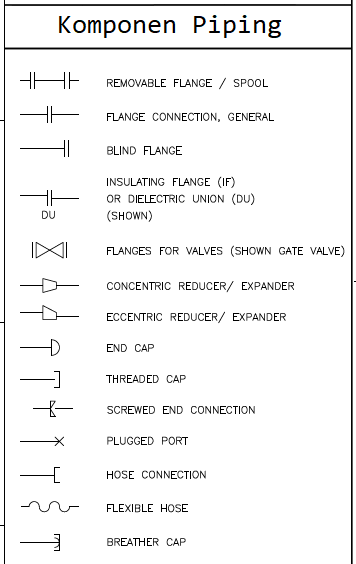

Simbol P&ID - Piping Component

Simbol P&ID - PIping Component

















Simbol P&ID - Status Valve

Simbol P&ID

Simbol P&ID

Simbol P&ID

















Simbol P&ID

















Simbol P&ID















Simbol P&ID

Simbol P&ID
Simbol P&ID

Simbol P&ID

Simbol P&ID
Simbol P&ID







Simbol P&ID


Simbol P&ID




















Setiap simbol dalam P&ID memiliki makna tertentu dan digunakan untuk merepresentasikan peralatan, instrumen, dan sistem yang berbeda dalam proses industri. Dalam P&ID, simbol-simbol tersebut dihubungkan satu sama lain melalui jalur pipa yang merepresentasikan aliran fluida atau gas dalam sistem.

Dengan menggunakan P&ID, para insinyur dan teknisi dapat memahami sistem  lebih mudah dan efektif pada saat baik sejak proses pembangunan pabrik/ konstruksi, komisioning, saat telah dioperation maupun maintenance.


Demikian sekilas artikel tentang apa itu P&ID semoga bermanfaat.
